Netzplan im Projektmanagement: Das unterschätzte Werkzeug gegen Projektverzögerungen

Der Netzplan gilt als eines der ältesten Werkzeuge im Projektmanagement – und erlebt 2026 eine stille Renaissance. Während Verzögerungen in vielen Branchen zur Normalität geworden sind, schwindet die Toleranz dafür: Bei steigenden Kapitalkosten und schmalen Margen, wie sie die deutsche Baubranche derzeit erlebt, kann sich kaum noch ein Unternehmen leisten, Vorhaben aus dem Bauchgefühl zu steuern.

Denn ein verschobener Termin ist selten ein einzelnes Ereignis. Er löst eine Kette aus – beim Bau die Vertragsstrafe, in der IT den blockierten Releasezyklus, im Produktgeschäft das verpasste Quartal. Welche Verschiebung diese Kette tatsächlich auslöst und welche im Projekt aufgefangen werden kann, ist die zentrale Frage moderner Projektsteuerung. Die Antwort liefert die Netzplantechnik. Sie übersetzt eine Vorgangsliste in eine berechenbare Struktur, identifiziert den kritischen Pfad und macht Pufferzeiten quantifizierbar – aus weichen Zusagen werden harte Zahlen.

Neu ist diese Methode nicht. Sie ist in der DIN 69900 normiert, gehört an deutschen Hochschulen zum BWL-Curriculum und wird von praktisch jeder professionellen Projektmanagement-Software unterstützt. Wer Wirtschaftswissenschaften studiert hat, ist dem Netzplan im Studium begegnet. In der Praxis aber setzen ihn viele Unternehmen kaum noch konsequent ein – und zahlen dafür einen unsichtbaren Preis.

Was ist ein Netzplan?

Ein Netzplan ist die grafische Darstellung aller Vorgänge eines Projekts samt ihrer Abhängigkeiten und Pufferzeiten. Knoten stehen für Vorgänge oder Ereignisse, Pfeile für deren Reihenfolge. Die DIN 69900 beschreibt ihn als Modell, das einen Ablauf mithilfe von Knoten und Anordnungsbeziehungen abbildet.

Aus dem Modell lassen sich vier Größen ableiten, die für Führungskräfte praktisch relevant sind:

• die Gesamtdauer des Projekts,

• der kritische Pfad, also jene Vorgangskette, deren Verzögerung das ganze Projekt verzögert,

• die Pufferzeiten einzelner Vorgänge, die in Engpässen verschoben werden können,

• die Abhängigkeiten zwischen Aufgaben, Teams und Lieferanten.

Damit ist ein Netzplan kein dekoratives Diagramm, sondern ein Steuerungsinstrument. Er übersetzt eine Aufgabenliste in eine logische Struktur. Jede Verschiebung darin hat eine berechenbare Konsequenz.

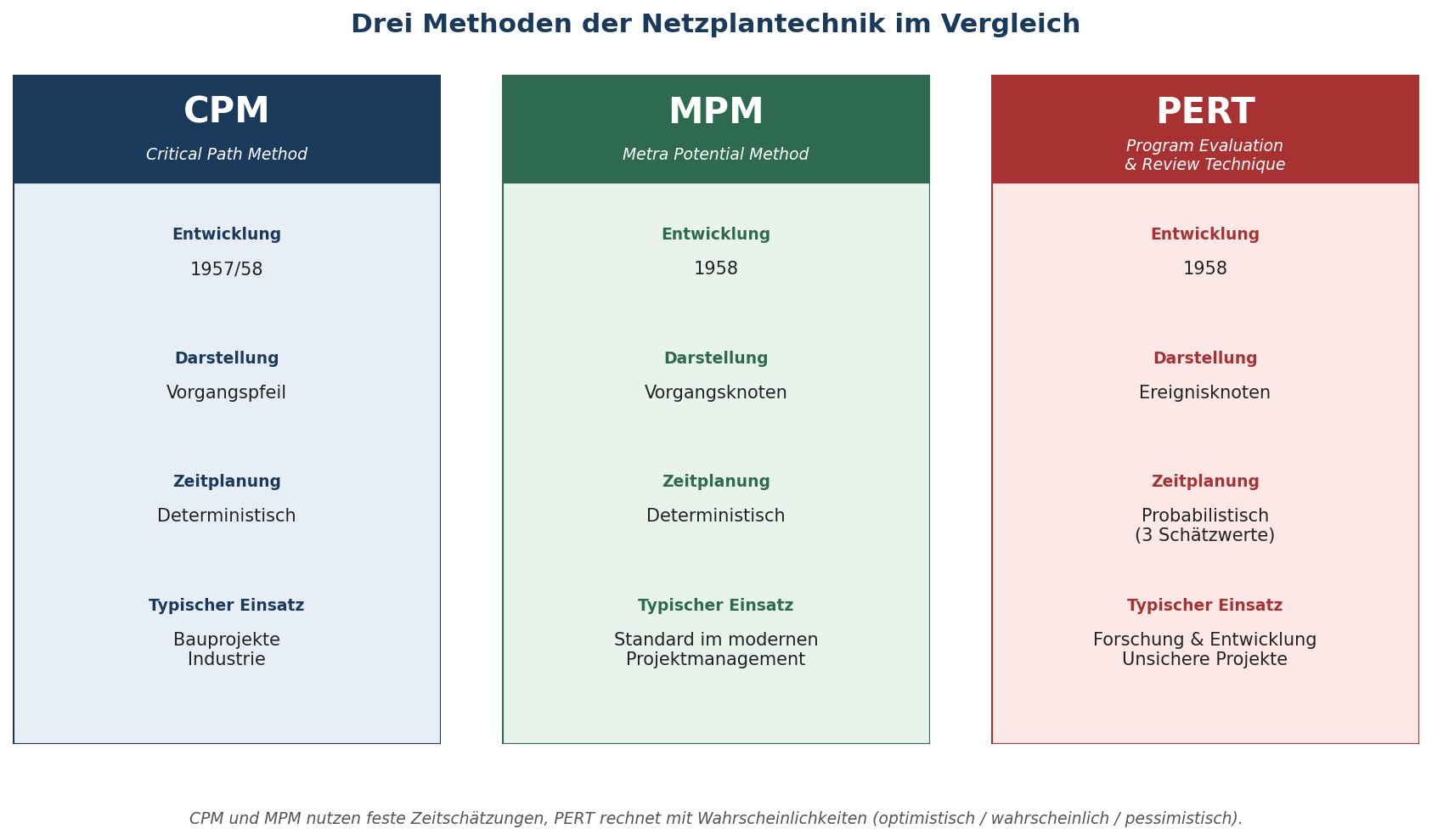

Netzplantechnik im Projektmanagement: Drei Methoden

Unter dem Sammelbegriff Netzplantechnik Projektmanagement finden sich verschiedene Verfahren, die in der DIN 69900 definiert sind. Sie unterscheiden sich in der Darstellung und in der Art, wie sie Zeit modellieren. Drei Ansätze haben sich in der Projektmanagement Netzplantechnik durchgesetzt.

Critical Path Method (CPM). Die Methode entstand Ende der 1950er-Jahre beim US-Chemiekonzern DuPont, der zusammen mit Remington Rand nach einem Weg suchte, Anlagenwartungen besser zu planen. CPM rechnet mit festen Zeitschätzungen. Im Mittelpunkt steht der kritische Pfad – jene Vorgangskette, die ohne Pufferzeit auskommt. Klassisches Einsatzgebiet: Bau- und Industrieprojekte, in denen Erfahrungswerte zu den Vorgangsdauern existieren.

Metra Potential Method (MPM). In Frankreich entwickelt, basiert MPM auf Vorgangsknoten und ist heute der De-facto-Standard in moderner Projektmanagement-Software. Jeder Vorgang wird als Rechteck dargestellt. Die vier Eckwerte – frühester Anfang (FAZ), frühestes Ende (FEZ), spätester Anfang (SAZ), spätestes Ende (SEZ) – bilden das Rechengerüst.

Program Evaluation and Review Technique (PERT). Ursprünglich von der US-Marine für das Polaris-Raketenprogramm entwickelt. PERT arbeitet mit drei Schätzwerten je Vorgang: optimistisch, wahrscheinlich, pessimistisch. Aus diesen drei Werten wird eine erwartete Dauer abgeleitet. Sinnvoll ist das Verfahren überall dort, wo Vorgangsdauern unsicher sind – etwa in Forschungs- und Entwicklungsprojekten.

In der Praxis kommen diese Ansätze selten in Reinform vor. Die meisten Tools nutzen die MPM-Notation als Standard, lassen aber CPM-Auswertungen oder PERT-Schätzungen als Erweiterung zu.

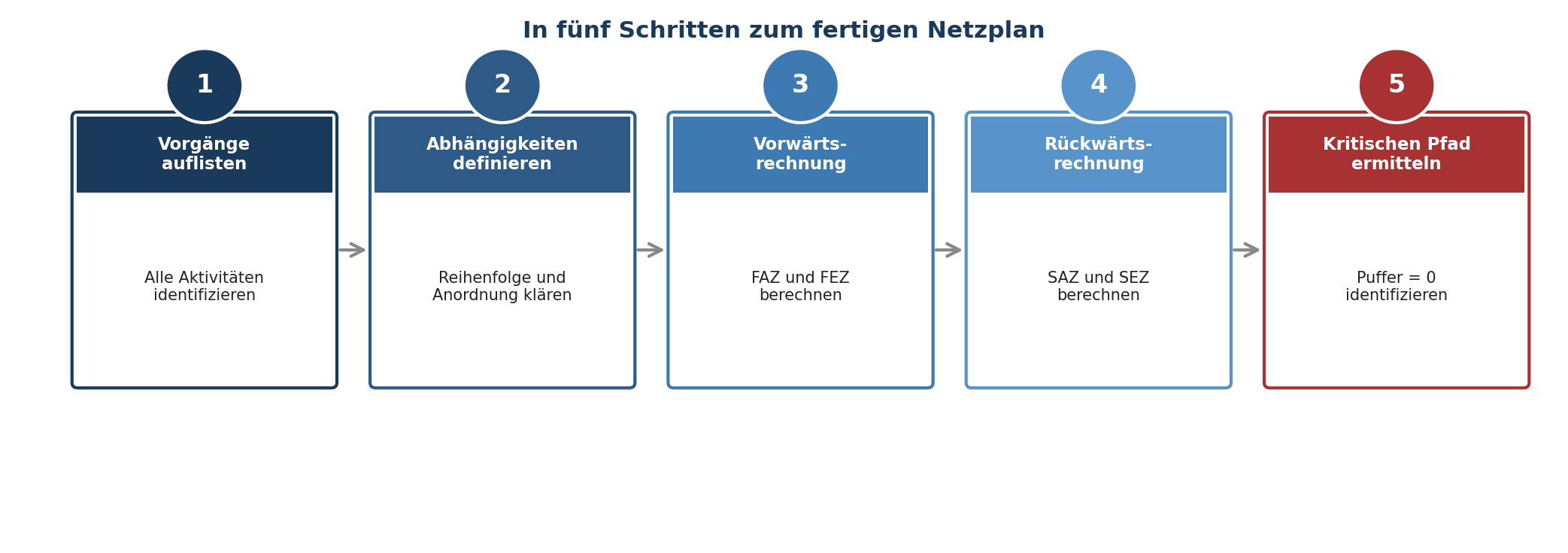

Erstellung eines Netzplans: Fünf Schritte

Die Erstellung eines Netzplans folgt einem etablierten Ablauf. Wer die Erstellung Netzplan-Aufgabe strukturiert angeht, vermeidet zwei häufige Fehler: vergessene Abhängigkeiten und unrealistische Aufwandsschätzungen. Der Ablauf gilt für jedes Projekt Netzplan-Vorhaben gleichermaßen, vom Bauprojekt bis zur Software-Migration.

Schritt 1: Vorgänge auflisten

Im ersten Schritt zerlegt das Projektteam das Vorhaben in abgeschlossene Arbeitspakete. Jeder Vorgang erhält einen Namen, eine geschätzte Dauer, einen Verantwortlichen. Hier zeigt sich oft der erste Stolperstein: Vorgänge werden zu grob beschrieben, sodass die spätere Steuerung an Genauigkeit verliert. Oder zu fein – dann wird der Plan unwartbar.

Schritt 2: Abhängigkeiten festlegen

Welche Vorgänge können parallel laufen? Welche bauen aufeinander auf? Diese Frage bestimmt die Logik des Netzplans. Vier Anordnungsbeziehungen sind möglich; in der Praxis dominiert die Normalfolge ("Ende–Anfang"): Vorgang B beginnt, sobald A abgeschlossen ist.

Schritt 3: Vorwärtsrechnung

Beginnend beim Startknoten wird für jeden Vorgang berechnet, wann er frühestens beginnen und frühestens enden kann. Die Logik dahinter ist einfach: Das früheste Ende eines Vorgangs ergibt sich aus seinem frühesten Anfang plus seiner Dauer. Der früheste Anfang eines Nachfolgers ist das größte frühe Ende seiner Vorgänger.

Das Ergebnis dieser Vorwärtsrechnung: die frühestmögliche Projektdauer.

Schritt 4: Rückwärtsrechnung

Die Rückwärtsrechnung dreht die Perspektive um: Sie startet am Projektende und tastet sich zum Anfang zurück. Die Leitfrage lautet jetzt: Wie viel Spielraum hat jeder einzelne Vorgang, bevor er den Gesamttermin gefährdet? Der späteste Anfang ergibt sich aus dem spätesten Ende minus der Dauer. Beim Vorgänger gilt der jeweils kleinste späte Anfang seiner Nachfolger als spätestes Ende.

Schritt 5: Pufferzeiten und kritischen Pfad ermitteln

Die Differenz zwischen frühem und spätem Termin ist die Pufferzeit eines Vorgangs. Vorgänge ohne Puffer liegen auf dem kritischen Pfad – sie haben keinen Spielraum.

Beispielszenario: Bürogebäude-Renovierung

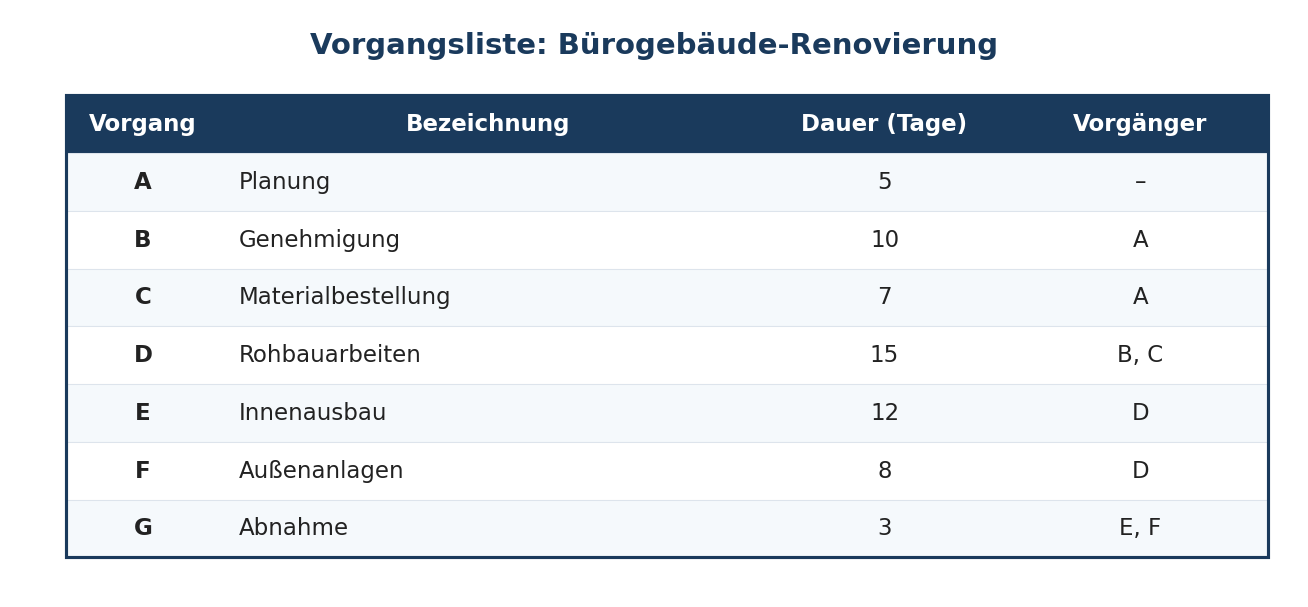

Wie das in der Praxis aussieht, lässt sich an einem konstruierten, aber realistisch dimensionierten Szenario zeigen. Angenommen, ein Vermieter modernisiert ein Bürogebäude mittlerer Größe. Sieben Vorgänge bilden das Projekt ab:

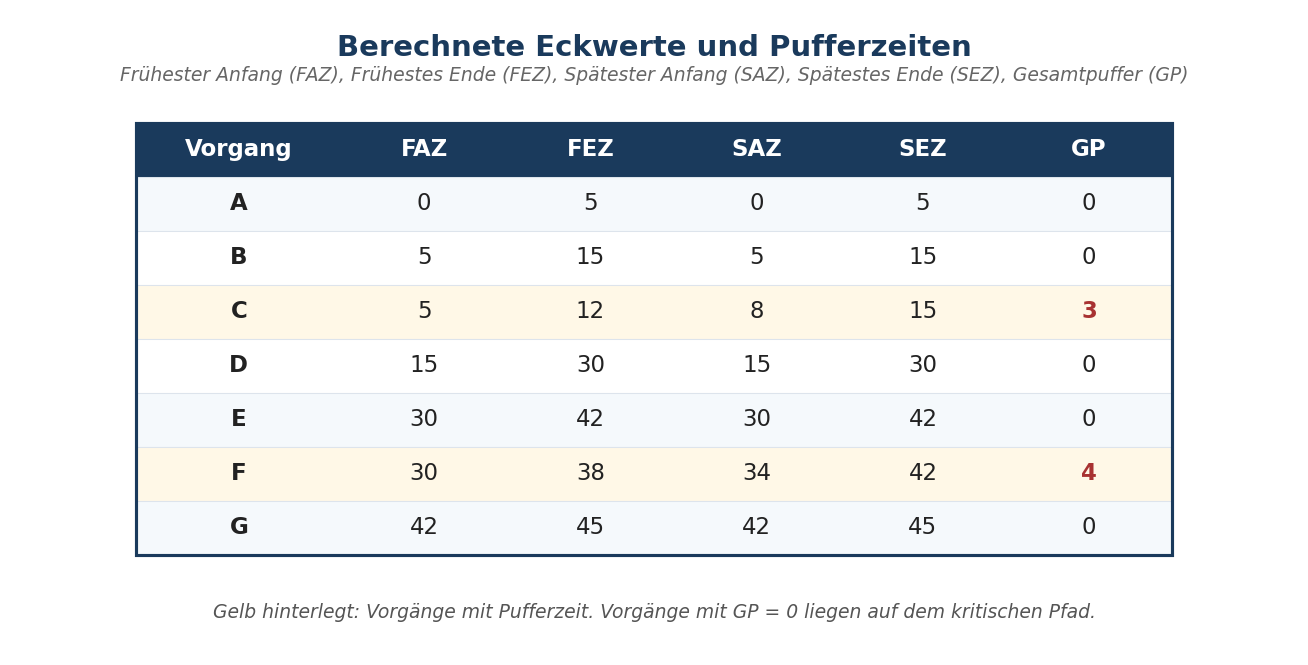

Vor- und Rückwärtsrechnung liefern folgende Eckwerte:

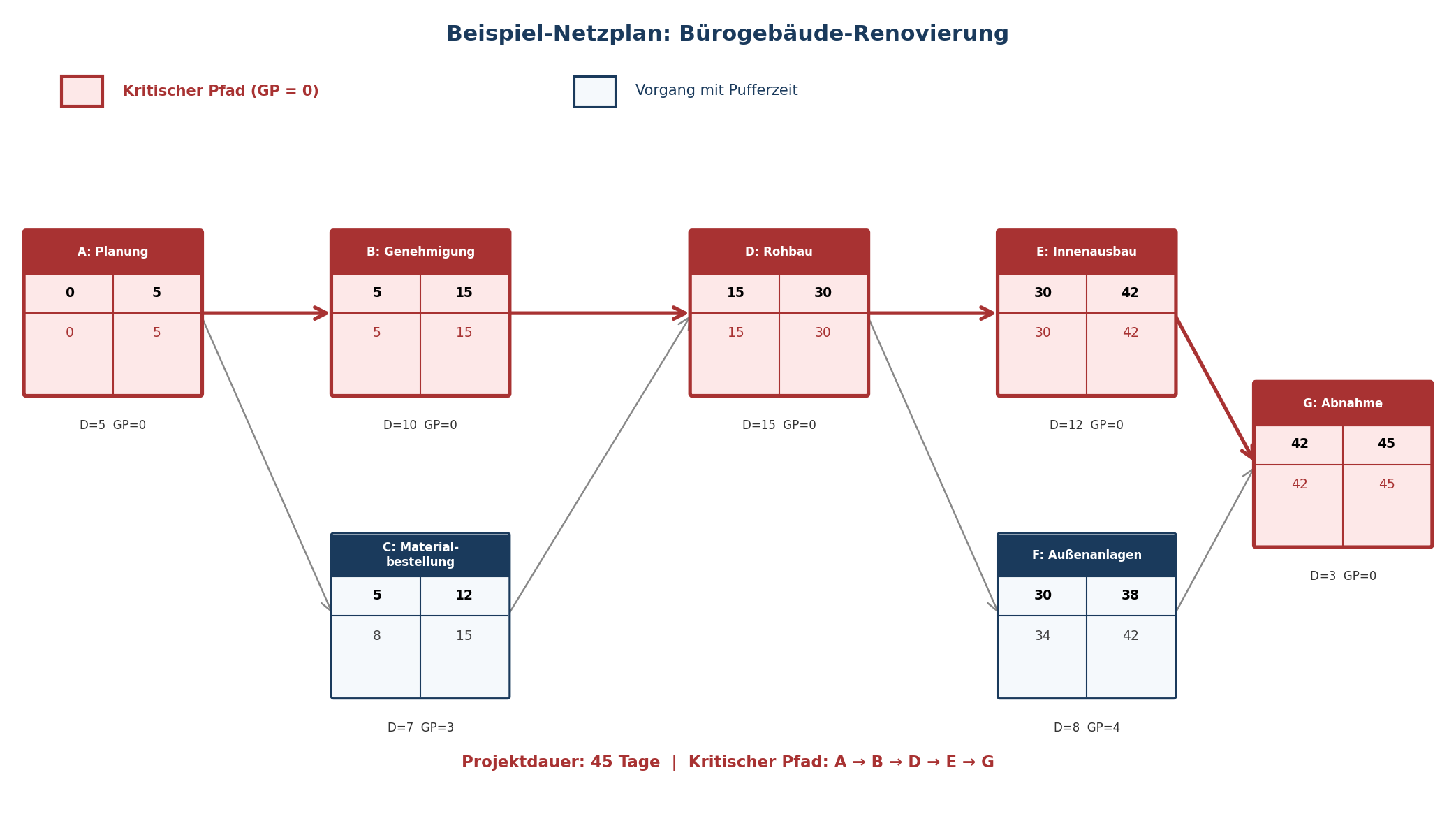

Der kritische Pfad verläuft entlang A → B → D → E → G. Die Gesamtprojektdauer beträgt 45 Tage.

Was lässt sich daraus ableiten? Die Materialbestellung verfügt über drei Tage Puffer, die Außenanlagen über vier. Eine Verzögerung der Genehmigung dagegen schiebt das gesamte Projekt nach hinten – Tag um Tag. Für die Projektsteuerung folgt daraus eine simple Konsequenz: Aufmerksamkeit, Ressourcen und Eskalationsbereitschaft gehören dorthin, wo der kritische Pfad verläuft. Nicht dorthin, wo am lautesten nachgefragt wird.

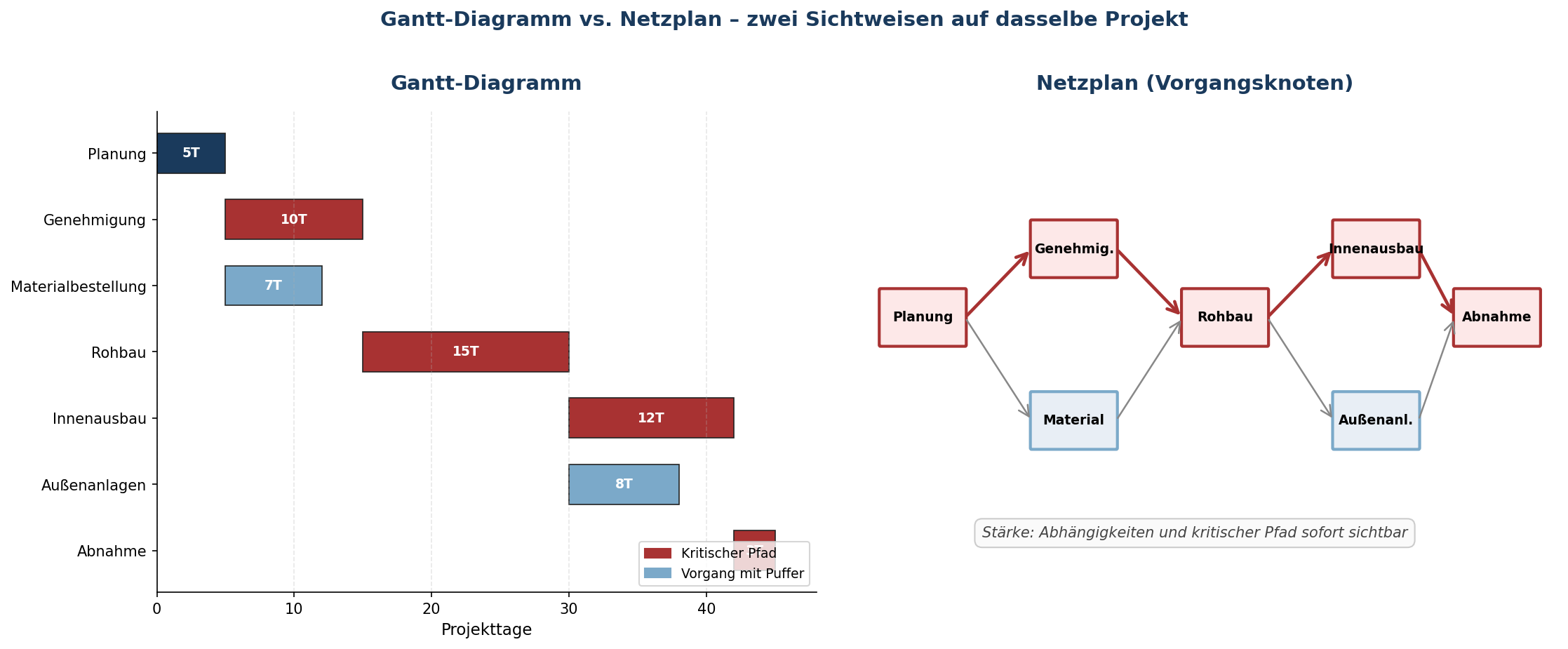

Netzplan und Gantt-Diagramm: zwei Werkzeuge mit unterschiedlicher Funktion

Das Gantt-Diagramm gilt vielen Projektverantwortlichen als Synonym für Projektplanung. Es zeigt Vorgänge als Balken auf einer Zeitachse, ist intuitiv lesbar und eignet sich gut für die Kommunikation mit Stakeholdern. Der Netzplan dagegen wirkt auf den ersten Blick sperriger – und liefert dafür Informationen, die das Gantt-Diagramm nicht enthält.

Das eine Werkzeug ersetzt das andere nicht. Wer sauber arbeitet, nutzt beide: den Netzplan zur Analyse und Strukturierung, das Gantt-Diagramm zur laufenden Kommunikation.

Anwendungsfelder: wo sich ein Netzplan Projekt rechnet

Wo sich ein Netzplan Projekt wirklich auszahlt, hängt weniger von der Branche als von der Struktur des Vorhabens ab. Drei Konstellationen sind typisch.

Vorhaben mit harten Terminzwängen. Bauprojekte mit vertraglich fixierten Übergabeterminen, Produkteinführungen mit Saisonfenstern, regulatorisch getriebene Vorhaben mit Stichtagen. Wie Vermieter und Investoren mit Mehrkosten umgehen, zeigt eine aktuelle Marktanalyse.

Vorhaben mit vielen parallelen Strängen. Sobald in einem Projekt mehrere Teams oder externe Lieferanten parallel arbeiten und ihre Ergebnisse zusammenfließen müssen, wird die Abhängigkeitsstruktur entscheidend. Vorhaben mit harten Terminzwängen. Bauprojekte mit vertraglich fixierten Übergabeterminen, Produkteinführungen mit Saisonfenstern, regulatorisch getriebene Vorhaben mit Stichtagen. Wie Vermieter und Investoren mit Mehrkosten umgehen, zeigt eine aktuelle Marktanalyse.

Vorhaben unter Ressourcenknappheit. Wenn Personal oder Budget knapp sind, hilft der Netzplan bei der Priorisierung. Statt überall gleichmäßig zu arbeiten, lassen sich Engpasspositionen gezielt verstärken – die Außenwirkung ist oft beeindruckend, der inhaltliche Fortschritt im Projekt dabei vergleichsweise gering.

In kleineren Vorhaben mit wenigen Beteiligten und überschaubaren Abhängigkeiten ist der Aufwand dagegen oft nicht gerechtfertigt. Eine Daumenregel aus der Projektpraxis: Sobald deutlich mehr als ein Dutzend Vorgänge mit echten Abhängigkeiten im Spiel sind, lohnt sich die saubere Modellierung.

Stärken und Grenzen aus Sicht der Geschäftsleitung

Wer Netzpläne in der eigenen Organisation einführen oder professionalisieren will, sollte beide Seiten kennen.

Stärken:

• Engpässe werden vor Projektstart sichtbar, nicht erst während der Umsetzung.
• Pufferzeiten sind quantifiziert und damit verhandelbar – mit Lieferanten, Stakeholdern, Auftraggebern.
• Ressourcenentscheidungen lassen sich auf einer objektiven Basis treffen.
• Abhängigkeiten werden für alle Beteiligten transparent.

Grenzen:

• Ein Netzplan ist nur so gut wie die Aufwandsschätzungen, die in ihn einfließen. Wer auf Sand baut, baut auch im Netzplan auf Sand.
• Bei sehr großen Projekten mit Hunderten von Vorgängen wird die Darstellung unübersichtlich; in solchen Fällen helfen Teilnetzpläne.
• Änderungen müssen konsequent eingepflegt werden, sonst veraltet der Plan und verliert seinen Wert.
• Nicht jedes Projekt braucht ihn. In agilen Kontexten mit kurzen Iterationen sind andere Werkzeuge meist passender.

Software für Netzpläne: Welche Werkzeuge im Einsatz sind

Netzpläne werden heute in der Regel digital erstellt. Die Bandbreite der verfügbaren Werkzeuge reicht von klassischer Desktop-Software bis zu Cloud-Plattformen:

• Klassische Projektmanagement-Software – im Mittelstand und in der Bauwirtschaft weit verbreitet, mit voller Unterstützung für Vor- und Rückwärtsrechnung, Pufferanalyse und kritischem Pfad.
• Cloud-basierte Plattformen – kombinieren Netzplandarstellung mit kollaborativer Bearbeitung und agilen Boards; verbreitet bei IT-Projekten und in verteilten Teams.
• Tabellenkalkulation – für überschaubare Projekte und schnelle Skizzen weiterhin praxistauglich, sobald eine Vorlage mit Vorwärts- und Rückwärtsrechnung hinterlegt ist.
• Open-Source-Werkzeuge – kostenfreie Alternativen für Einzelprojekte, Schulungszwecke oder erste Praxiserfahrungen mit der Methode.

Welches Werkzeug am besten passt, hängt weniger vom Funktionsumfang ab als von der Unternehmensrealität: vorhandene Lizenzen, etablierte Prozesse, agile oder klassische Methodik. Entscheidend ist am Ende nicht das Tool, sondern die Disziplin, mit der Vorgänge, Abhängigkeiten und Aufwände gepflegt werden.

Fazit: Berechenbarkeit statt Bauchgefühl

Ein Netzplan macht Projekte nicht sicher. Aber er macht ihre Risiken sichtbar – vor dem Start, nicht erst, wenn der Schaden eingetreten ist. Diese Information ist in einem Wirtschaftsumfeld, das durch Lieferengpässe, Preisschwankungen und Personalknappheit geprägt ist, mehr wert als noch vor wenigen Jahren.

Die Methode ist alt. Sie ist in der DIN 69900 normiert. Und sie wird von praktisch jedem ernstzunehmenden Projektmanagement-Tool unterstützt. Trotzdem nutzen viele Unternehmen sie nicht oder nur halbherzig – meist, weil das Gantt-Diagramm bequemer wirkt. Diese Bequemlichkeit hat ihren Preis.
